Système d’aération pour salles de cours

L’unité AM 1000 est une unité d’aération décentralisée à prix concurrentiel, spécialement calibrée pour les salles de cours et les bâtiments devant répondre à des exigences élevées en termes de confort climatique et de qualité d’air. Elle est dotée de la technologie „ADAPTIVE AIRFLOW©“ qui adapte automatiquement la portée du soufflage au débit d’air. La technologie SPR© d’atténuation acoustique active permet de réduire les sons à basse fréquence qui nécessiteraient en principe une grande surface d’insonorisation. L’unité AM 1000 se compose de quatre modules, ce qui en facilite le transport, la manutention et l‘installation.



Les atouts AM 1000

  • Plage de débit aéraulique d’env. 500 – 725 à 1075 m3/h

  • Ventilateurs à moteur EC haut rendement, capacité maximale de 1075 m³/h à 35 dB(A), 950 m3/h à 30 dB(A)

  • Échangeur de chaleur à contre-courant, efficacité thermique jusqu’à 95 %

  • Échangeur enthalpique ou mixte en option

  • Refroidisseur de confort en option

  • Pilotage centralisé jusqu’à 20 unités via BMS avec pupitre de commande Orbit

  • Préparation pour bus batimotique LON, KNX, LAN, MODBUS, BACnet et Airlinq® Online, en option

  • Disponible sur demande dans toutes les couleurs RAL

L’unité AM 1000 est une unité d’aération décentralisée à prix concurrentiel, calibrée pour les salles de cours à forte fréquentation pendant des plages horaires assez longues. Elle peut être utilisée dans tous les types de locaux devant répondre à des exigences élevées en termes de confort climatique et de qualité d’air. L’unité AM 1000 répond aux exigences actuelles en termes de qualité d’air et de niveau acoustique. Elle se distingue par les caractéristiques suivantes: capacité maximale d’env. 950 m3/h à 30 dB(A), efficacité thermique supérieure à 80 %, indice SFP égal à env. 700 J/m3. L’unité AM 1000 est particulièrement énergonomique et silencieuse. Elle est dotée d’un dispositif anti-bruit actif composé de plusieurs haut-parleurs et de microphones générant un contre-bruit capable de neutraliser acoustiquement les sons à basse fréquence et les bruits gênants qui nécessiteraient sinon une grande surface d’insonorisation.

Un débit de renouvellement tel que celui de l’AM 1000 peut générer des courants d’air si le soufflage n’est pas dirigé. De plus, les exigences énergétiques se traduisent souvent par la mise en place d‘une régulation du débit à la demande. Or, la configuration de soufflage correspond en général à un certain débit et n’est plus forcément optimale si le débit varie.

L’unité AM 1000 pallie le problème grâce à la technologie Adaptive Airflow™ : son diffuseur, dont la demande de brevet est en cours, adapte automatiquement la configuration de soufflage au débit d’air et à la géométrie du local.

Le principe de ce diffuseur est simple: il se compose de deux parties de sorte que l’air soufflé est subdivisé en deux flux distincts. La technologie Adaptive-Airflow utilise l’effet plafond et les principes aérauliques pour modifier la configuration de soufflage en fonction du débit d’air. Cette technologie permet de maintenir la portée sur une large plage de débit, ce qui éviter l’apparition des courants d’air.

L’unité Airmaster AM 1000 est livrable en différentes configurations selon le positionnement de l’insufflation et de l’extraction (par-dessus, à l’arrière, latéral, et plusieurs combinaisons de ces configurations).

L’unité AM 1000 se compose de quatre modules, ce qui en facilite le transport, la manutention et l’installation.

Exemples d’application AM 1000

  • salles de cours
  • salles de formation
  • salles de conférence
  • bureaux
  • cabinets médicaux

Flexibilité totale en façade et dans le bâtiment

L’unité AM 1000 offre une flexibilité imbattable lorsqu’il faut l’installer en façade ou dans le bâtiment.

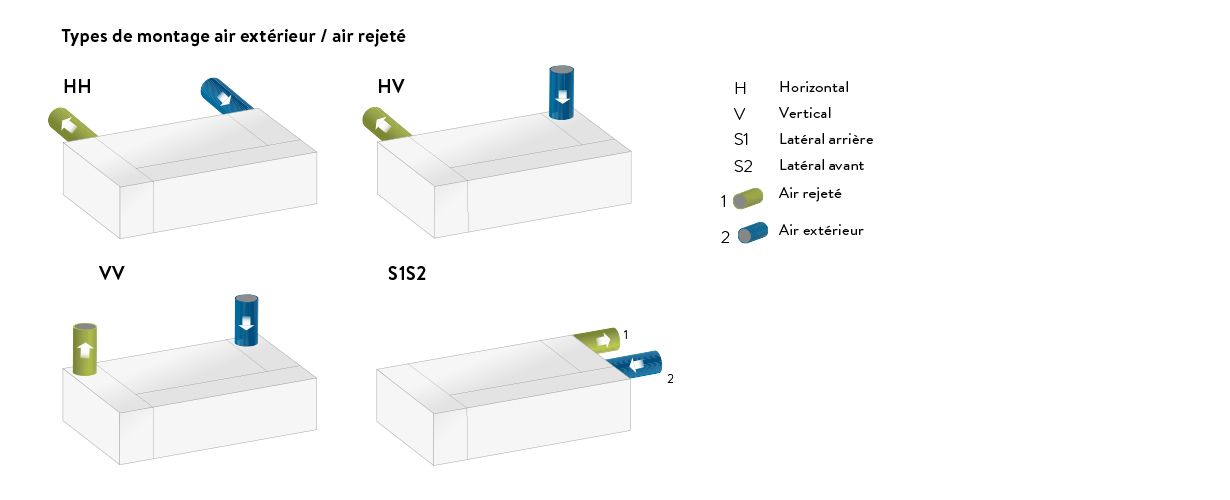

Flexibilité en façade (insufflation et extraction)

Les raccords d’insufflation et d’extraction, qui pouvaient être positionnés jusqu’ici horizontalement ou verticalement, peuvent désormais être en position latérale ou en combinaison (HV). L’unité AM 1000 est par conséquent disponible en quatre modèles différents : insufflation et extraction par l’arrière (modèle horizontal), par en haut (modèle vertical), latéral ou combiné.

Il est ainsi possible de faire abstraction des fenêtres ou des poutres pour harmoniser le design intérieur et l’équipement de chaque local.

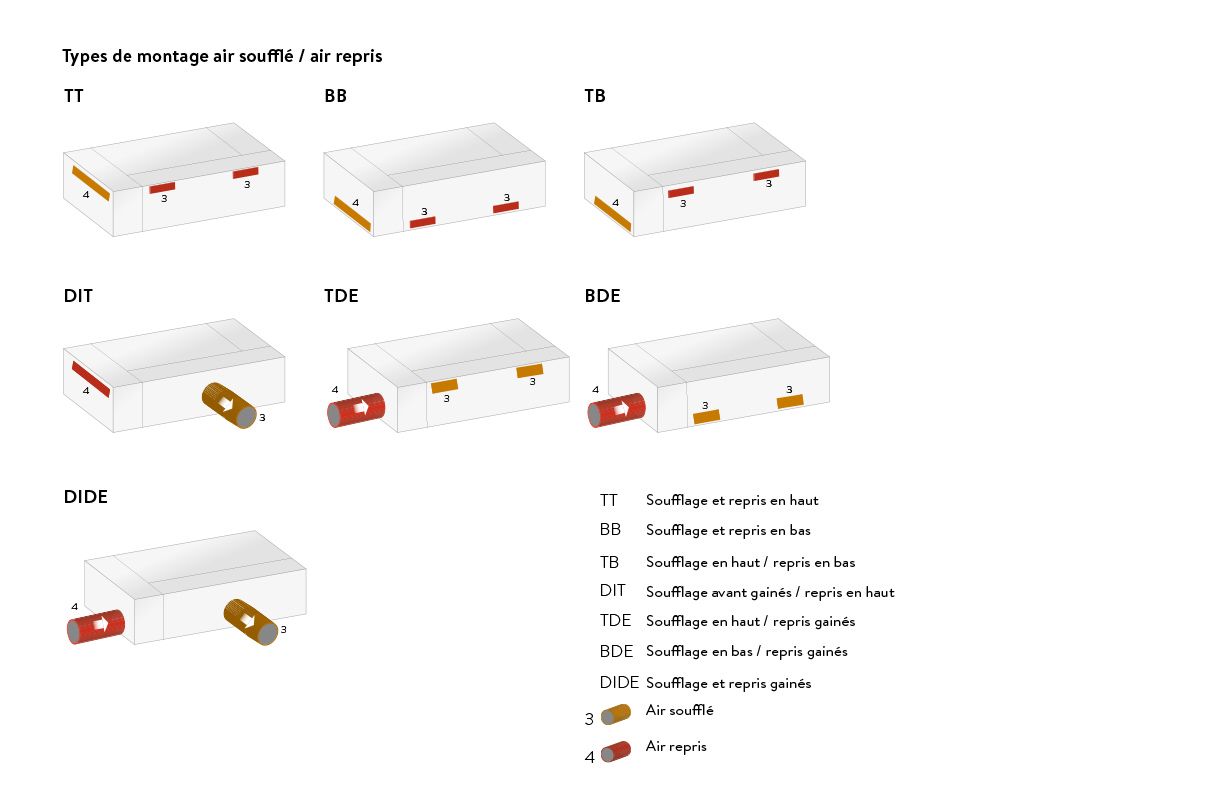

Flexibilité totale dans le bâtiment / local (insufflation et extraction)

Outre la variante standard avec air soufflé et air repris par dessous, l’AM 1000 est désormais aussi livrable avec raccords de gaine en différentes combinaisons: gaine d’air soufflé et extraction standard, ou insufflation standard et gaine d’air repris, ou encore gaine d’air soufflé et gaine d’air repris.



Encastrement total ou partiel dans le plafond

L’unité AM 1000 peut également être encastrée totalement ou partiellement dans le plafond. Toutes les unités Airmaster peuvent être encastrées dans un faux-plafond pour créer un plafond soufflant. Dans ce cas, seul le fond de l’appareil est visible. L’arrivée d’air neuf est cachée dans le faux-plafond et l’air soufflé est diffusé sur toute la surface du plafond. Dans cette configuration, il faut simplement ajouter une extraction d’air indépendante.
