Lüftungslösung für Klassenzimmer

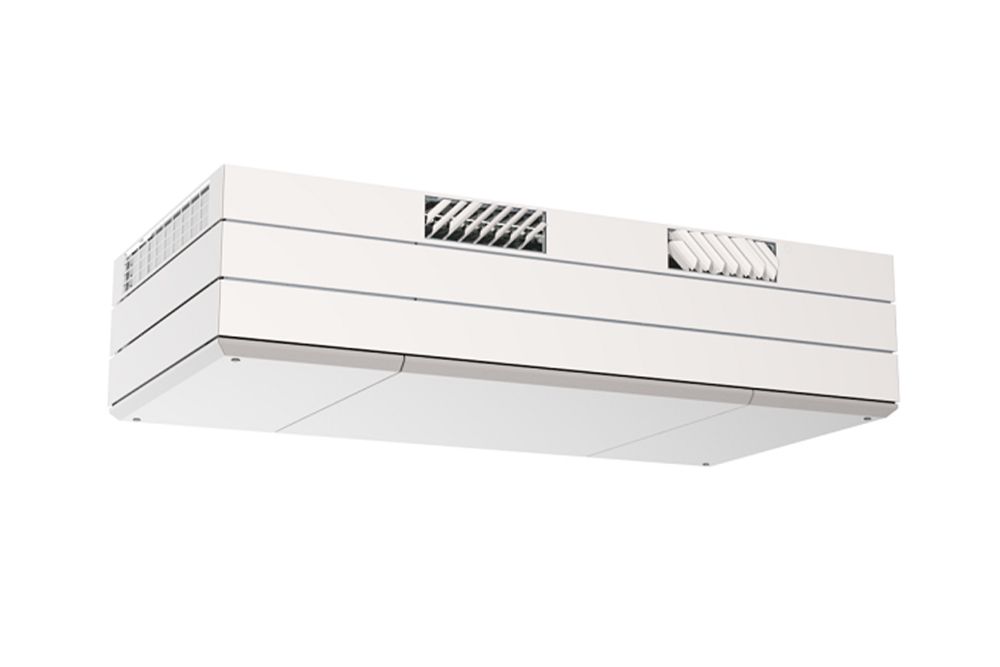

Das Modell AM 1000 ist eine wettbewerbsfähiges dezentrales Lüftungsgerät speziell zur Lüftung von Klassenräumen aber auch für Gebäude, wo hohe Anforderungen an Komfort und Raumklima gestellt werden. Dank der „ADAPTIVE AIRFLOW©-Technologie“ passt sich die Wurfweite automatisch der Luftmenge an. Durch die aktive Schallkontrolle mit der aktiven SPR©-Technologie wird besonders niederfrequenter Schall gedämpft. Die dezentrale Lüftungslösung AM 1000 wird in vier Modulen geliefert und lässt dadurch sich einfach transportieren und installieren.

Die Highlights des AM 1000

  • Dimensioniert für einen Luftaustausch von ca. 500-725 m³/h bis zu 1075 m³/h
  • Energieeffiziente EC-Motortechnik mit einer Kapazität von 1050 m³/h bei 35 dB(A) (960 m³/h bei 30 dB(A))
  • Effektiver Gegenstromwärmetauscher mit einem Wirkungsgrad von 95%
  • Enthalpie oder Kombiwärmetauscher als Option erhältlich
  • Komfortkühlung optional möglich
  • Bis zu 20 Geräte über BMS vernetzbar und somit zentral via Orbit Bedienpaneel steuerbar
  • Optional GLT Anbindungsoptionen LON, KNX, LAN, MODBUS, BACnet und Airlinq Online möglich
  • Auf Anfrage in allen RAL Farben erhältlich

Das AM 1000 ist eine konkurrenzfähige Lösung, die für die Belüftung von Klassenräumen mit hoher Personenauslastung über längere Zeiträume hinweg konzipiert ist. Sie kann natürlich auch überall dort angewandt werden, wo hohe Ansprüche an Komfort und ein gutes Raumklima vorliegen. Das AM 1000 entspricht den aktuellen Anforderungen an Luftqualität und ein geringes Geräuschniveau. In der Praxis bedeutet dies ca. 950 m3/h und 30 dB(A) vom Lüftungsgerät. Gleichzeitig hat das AM 1000 eine Wärmerückgewinnung von über 80 %. Kombiniert mit einem geringen Stromverbrauch, der einem SFP-Wert von ca. 700 J/m3 entspricht, ist das AM 1000 eine besonders energieeffiziente und geräuscharme Lüftungslösung. Mit der eingebauten aktiven Schalldämpfung werden vor allem die niederfrequenten Töne gedämpft, die normalerweise ein grosses Dämpfareal erfordern. In das AM 1000 sind zudem mehrere Lautsprecher und Mikrofone integriert, die die niederfrequenten und störenden Geräusche durch das Aussenden von „Gegentönen“ entfernen.

In Räumen, in denen so viel Luft ausgetauscht werden muss, wie das AM 1000 liefern kann, kann Zugluft auftreten, falls der Luftstrom nicht gesteuert wird. Dazu wird häufig aus energietechnischen Gründen eine Bedarfssteuerung der Luftmenge gewünscht. Dies führt dazu, dass ein Zuluftmuster, das für eine bestimmte Luftmenge optimiert ist, nicht zwingend für eine andere optimal ist.

Deshalb verfügt das AM 1000 über eine automatische justierbare Zuluft - den so genannten Adaptive Airflow™. Ein zum Patent angemeldeter Zuluftdiffusor am AM 1000 passt das Zuluftmuster an Luftmenge und Raumform an.

Hinter dem Diffusor steckt der Gedanke, dass er zweigeteilt ist, so dass die Luft das Gerät in zwei separaten Strahlen verlässt: Das Adaptive-Airflow-Prinzip nutzt die Decke und die strömungstechnischen Prinzipien aus, um das Zuluftmuster zwischen grösseren und kleineren Luftmengen zu variieren. So kann eine konstante Wurfweite in einem grossen Intervall aufrechterhalten werden, und Zugluftprobleme werden vermieden.

Das Airmaster AM 1000 ist in verschiedenen Versionen mit Wand-, Decken- und Seitendurchführungen erhältlich sowie in mehreren dieser Kombinationen.

Das AM 1000 wird in vier Modulen geliefert und ist somit leicht zu transportieren, einfach in der Handhabung sowie in der Installation.

Beispiele für Anwendungsbereiche AM 1000

  • Klassenzimmer
  • Unterrichtsräume
  • Konferenzräume
  • Büros
  • Praxisräume

Volle Flexibilität an der Fassade und im Gebäude

Das AM 1000 punktet mit voller Flexibilität bei der Installation an der Fassade und im Gebäude.

Flexibilität an der Fassade (Fort- und Aussenluft)

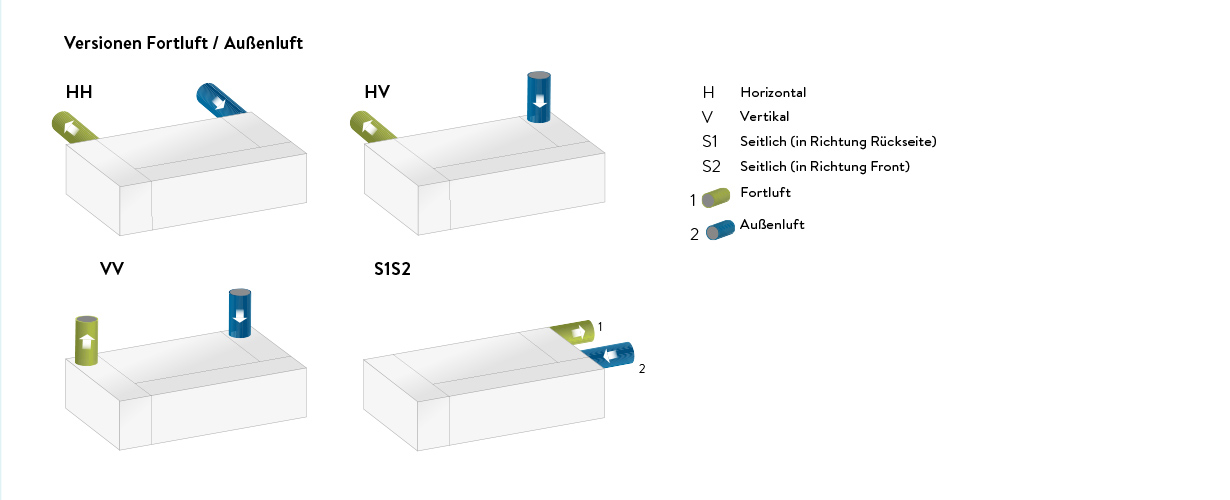

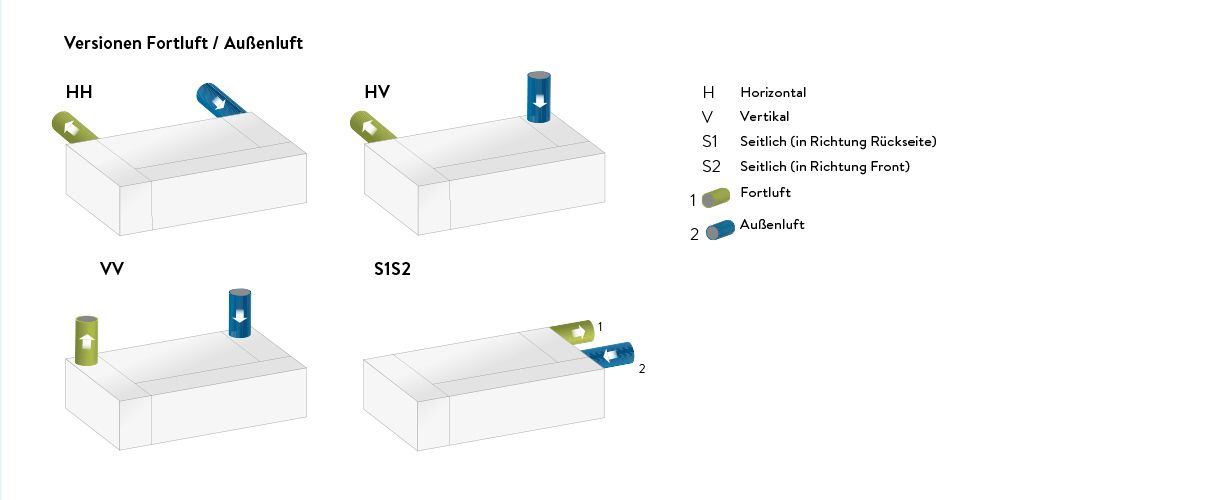

Die Fortluft- und Aussenluftanschlüsse, die bis anhin horizontal oder vertikal platziert werden konnten, können neu auch in seitlicher Ausführung oder als Kombination (HV) gewählt werden. Somit entstehen neu 4 mögliche Versionen. Nämlich Fort- und Aussenluft auf der Rückseite (Horizontal), oben (Vertikal), seitlich oder als Kombination.

Im Innenbereich ist es so möglich, beispielsweise Fenster oder Balken ausser Acht zu lassen, so dass Design und Einrichtung des jeweiligen Raums berücksichtigt werden können.

Volle Flexibilität im Gebäude/ Raum (Zu- und Abluft)

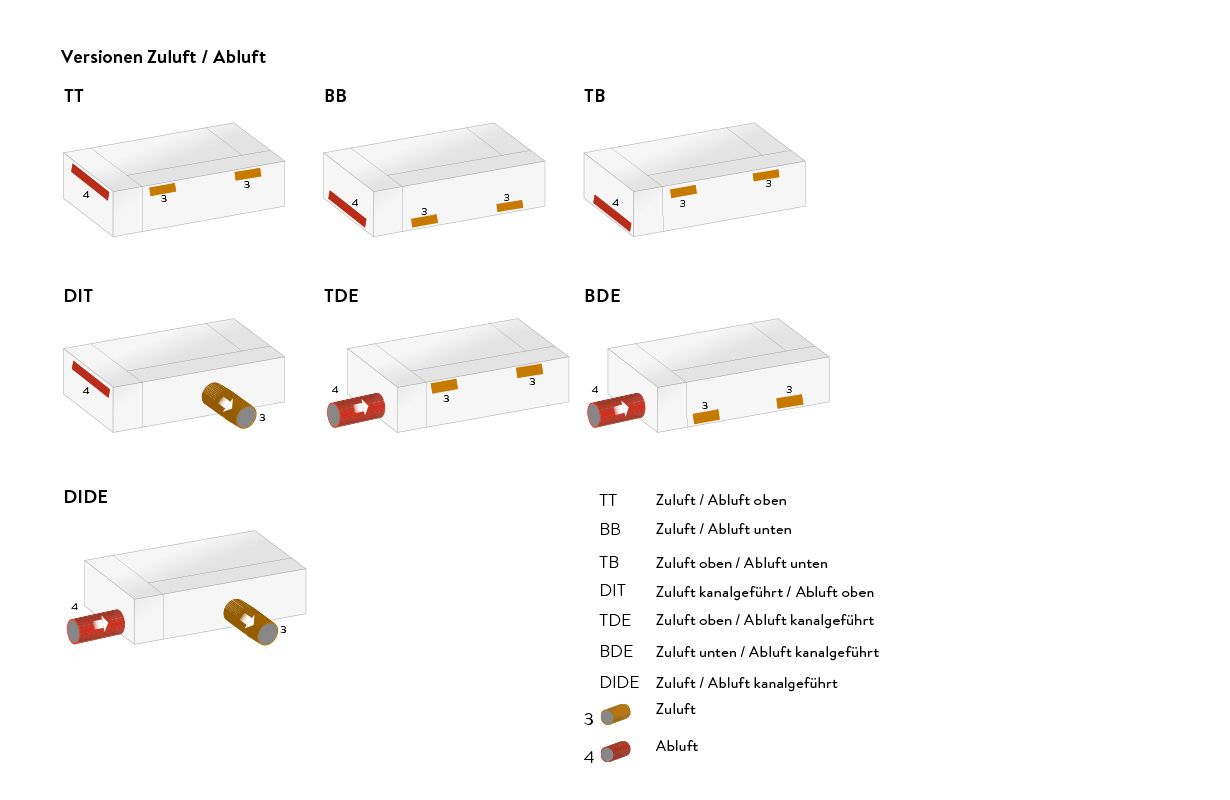

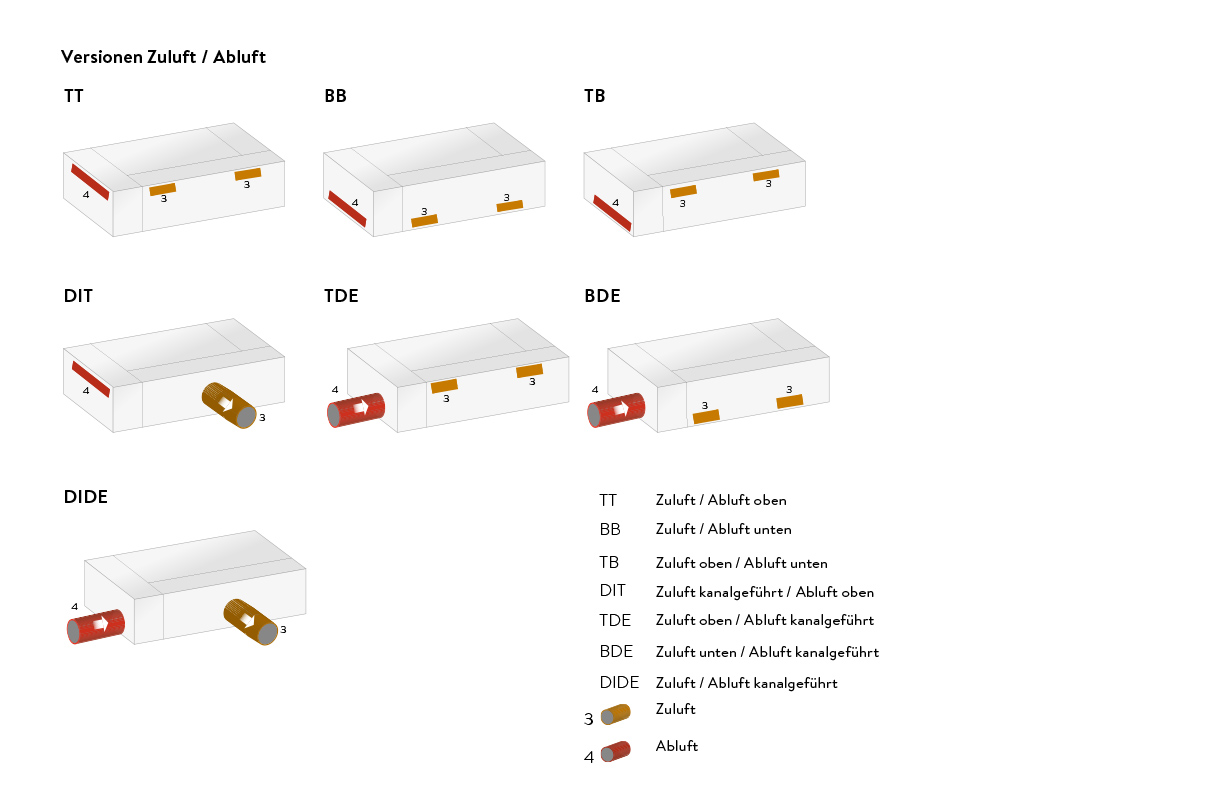

Neben der Standard-Variante mit Zuluft und Abluft unten, ist das AM 1000 auch mit Zuluft- oder Abluftkanälen erhältlich. Entweder als Kombination aus Zuluftkanal und Standard-Abluft bzw. Standard-Zuluft und Abluftkanal oder mit Zuluft- und Abluftkanal.

Komplett oder teilweise in Decke integrierbar

Es besteht zudem die Möglichkeit, das Lüftungsgerät komplett oder teilweise in die Decke zu integrieren. Alle Airmaster-Lüftungsgeräte können über einer Decke zur diffusen Deckenlüftung eingebaut werden, wobei nur der Gehäusedeckel sichtbar ist. Die Luftzufuhr erfolgt über die Decke, und anschliessend sickert die Luft durch die diffuse Deckenlüftung. Hier muss lediglich eine separate Abluftarmatur vorhanden sein.
