Système d’aération pour locaux de grandes dimensions

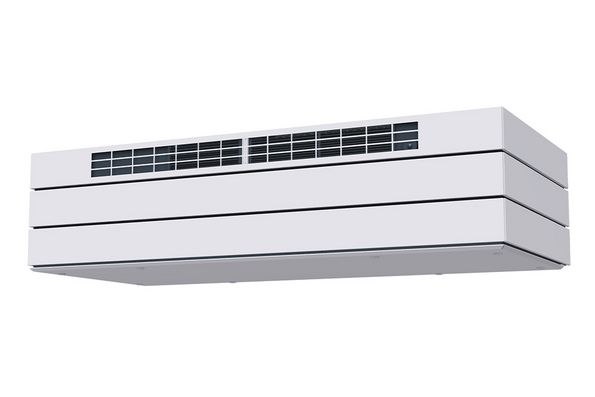

Le refroidisseur de confort CC 800 est dédié à l’unité d’aération AM 800, calibrée pour des locaux de grandes dimensions, tels que bureaux, salles de cours ou salles de réunion, nécessitant un renouvellement d’air efficace et silencieux. Ce système d’aération décentralisée est livrable avec monitorage et régulation automatique de la concentration de CO2 en fonction du taux d’occupation et de la demande. Le refroidisseur a une puissance de 5240 W. Il est piloté via le contrôleur Airlinq, intégré à l’unité d’aération (en option).



Les atouts CC 800

  • Plage de débit aéraulique env. 500 - 725 m3/h

  • Ventilateurs à moteur EC haut rendement, capacité maximale de 725 m³/h à 35 dB(A), 650 m3/h à 30 dB(A)

  • Échangeur de chaleur à contre-courant, efficacité thermique jusqu’à 95 %

  • Échangeur enthalpique ou mixte en option

  • Refroidisseur de confort inclus

  • Pilotage centralisé jusqu’à 20 unités via BMS avec pupitre de commande Orbit

  • Préparation pour bus batimotique LON, KNX, LAN, MODBUS, BACnet et Airlinq® Online, en option

  • Disponible sur demande dans toutes les couleurs RAL

L’unité CC 800 est une unité d’aération décentralisée, calibrée pour des locaux de grandes dimensions, tels que bureaux, salles de cours ou salles de conférence, nécessitant un renouvellement d’air efficace et silencieux. Comme tous les modèles Airmaster, l’unité CC 800 est livrable avec monitorage et régulation automatique de la concentration de CO2 en fonction de la demande: le système peut être asservi par exemple à un horaire hebdomadaire ET à une consigne de limite pour maintenir la concentration de CO2 à son niveau le plus bas. Ainsi, l’aération est modulée en fonction du taux d’occupation et de la demande. L’unité AM 800 se distingue par sa faible consommation d’électricité, réduite en plus par la régulation à la demande. Elle est livrable avec pupitre de commande indépendant ou avec préconfiguration pour l’intégration à un système de gestion centralisée.

Selon le type de local et le positionnement de l’unité, on choisira le modèle horizontal ou vertical. L’unité CC 800 peut être installée avec une gaine côté extraction ou côté insufflation ou les deux.

Exemples d’application CC 800

  • écoles
  • structures d’accueil
  • bureaux
  • salles de conférence
  • cabinets médicaux

Caractéristiques du refroidisseur de confort

  • puissance de refroidissement5240 W
  • indice EER 4,72
  • réfrigérant R410A, 0,740 kg

Flexibilité totale dans le bâtiment / local (insufflation et extraction)

Outre la variante standard avec air soufflé et air repris par dessous, l'CC 800 est désormais aussi livrable avec raccords de gaine en différentes combinaisons: gaine d’air soufflé et extraction standard, ou insufflation standard et gaine d’air repris, ou encore gaine d’air soufflé et gaine d’air repris.

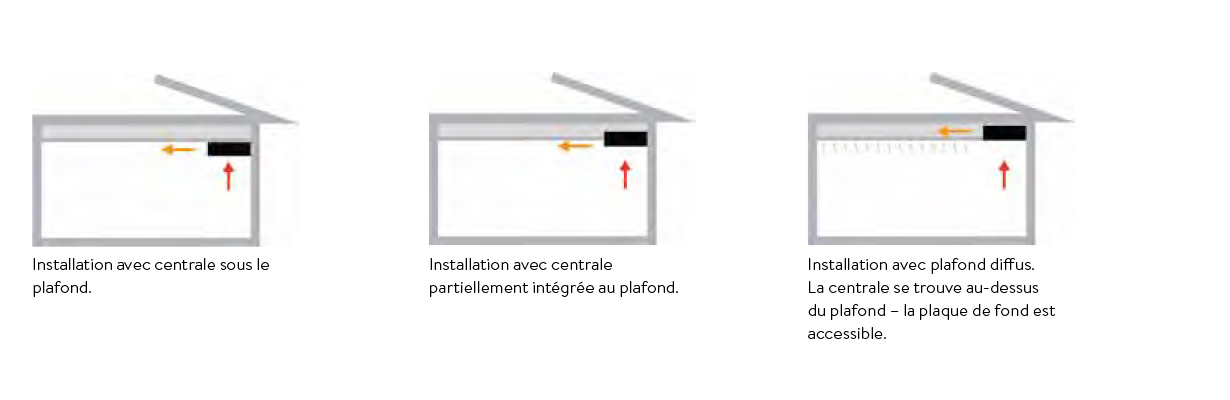

Encastrement total ou partiel dans le plafond

L’unité CC 800 peut également être encastrée totalement ou partiellement dans le plafond. Toutes les unités Airmaster peuvent être encastrées dans un faux-plafond pour créer un plafond soufflant. Dans ce cas, seul le fond de l’appareil est visible. L’arrivée d’air neuf est cachée dans le faux-plafond et l’air soufflé est diffusé sur toute la surface du plafond. Dans cette configuration, il faut simplement ajouter une extraction d’air indépendante.
